| 产品特性：SRI986- | 是否进口：否 | 产地：法国 |
| 加工定制：否 | 品牌：SRI986-CIDS7EAANA-FA | 型号：SRI986-CIDS7EAANA-FA |
| 测量范围：转换板13 | 测量精度：***反馈杆11在50% | 外形尺寸：30的5mmmm |
| 显示方式：安装凸轮24 | 工作环境：气动连接 |

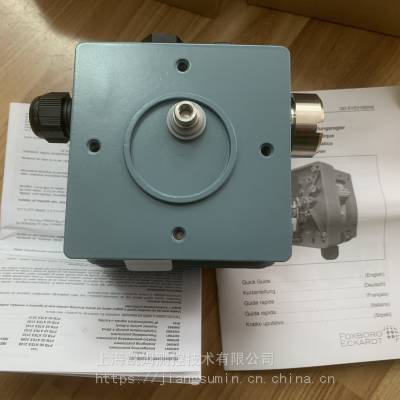

SRI986 电气阀门定位器
ELECTRO-PNEUMATIC POSITIONER
电动连接
文件EX EVE0001 的安全要求和SRI986 的 PSS EVE0102 文件和MI EVE0102 文件中的要
连接执行机构的附件和该设备的启动必须遵照文件MI EVE01012A 或MI EVE0101 A 来完成。在50%
的行程时，控制杆必须是平行的
必须***位置变送器的电气连接。然后所有LED’s 指示灯才会点亮。
校准测量范围的起点(4mA)
a) 将执行机构移动到开始的位置。
b) 按下S1“配置4mA 输出”按钮，时长大于2 秒种。此时，LED1 点亮。2 秒钟后，两个LED’s 指示
灯再次点亮，4mA 的值被存储下来。
校准测量范围的终点(20mA)
a)将执行机构移动到终点的位置。
b) 按下S2“配置20mA 输出”按钮，时长大于2 秒种。此时，LED2 点亮。2 秒钟后，两个LED’s 指
示灯再次点亮，20mA 的值被存储下来。
单作用执行机构隔膜阀
检查执行机构是否在工艺要求的安全位置上。（在弹簧力作用下执行机构是开或关？）。安装位置的选
择依照当输入信号增大时的作用方向和所要求阀杆运动的方向来决定，请参见下表。
